Komplettsystem

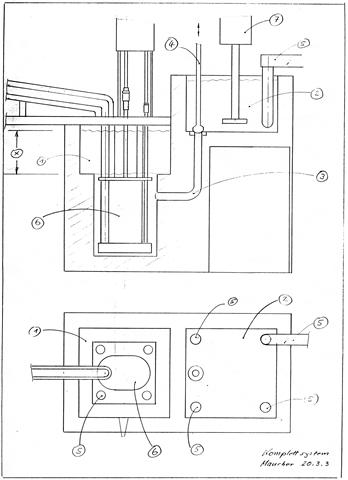

Das Komplettsystem besteht aus:

  1. Ofenkammer 1
  2. Ofenkammer 2 (Vorratskammer)
  3. Überführungsrohr unter Spiegel von Kammer 2 zu Kammer 1
  4. Ventil von außen kraftbetätigt
  5. Tauchheizstäbe
  6. Dosierpumpe
  7. Gerät zur Entgasung und Reinigung

Die Dosieranlage dient zum kontinuierlichen Dosieren von aggressiven Schmelzen, z. B. Aluminium. Herzstück ist die Maucher Flüssigmetalldosierpumpe. Mit Hilfe dieser Pumpe im Komplettsytem kann ohne Unterbrechung dosiert werden. Das bedeutet, dass sich die Pumpe in Ofenkammer 1 befindet. Da es sich um eine Tauchpumpe handelt, ist der untere Teil der Pumpe immer in Schmelze eingetaucht. Der darüber liegende Schmelzenspiegel kann um den Betrag x schwanken und wird als Arbeitsbereich (Arbeitsvolumen) bezeichnet. Dieses Volumen wird in Kammer 2 vorgehalten und metallurgisch aufbereitet (z. B. gereinigt, entgast, veredelt). Ist nun in Kammer 1 das „Arbeitsvolumen“ abgearbeitet, wird dieses mit Hilfe des Ventils 4 und dem Überströmkanal 5 innert der Kammer 1 zugeführt.

Vorteil:

Die Schmelze kann behandelt chargenweise dem System zugeführt werden. Das bedeutet, die Schmelze kann als Charge aufbereitet, geprüft und freigegeben werden. Da die Überführung ausschließlich unter Spiegel (innert) geschieht (Höhenunterschied, durch Schwerkraft) bleibt die Qualität und Dichte der Schmelze absolut erhalten.

Das Maucher Komplettsystem ist eine Dosiereinheit, die sich konkurrenzlos durch folgende Merkmale auszeichnet:

  • Höchste Dosiergenauigkeit (exakte mech. Volumenverdrängung)
  • Absolut innertes Fördern und Dosieren der Schmelze
  • Hohe Temperaturstabilität, kein Verlust an Temperatur
  • Entnahme der Schmelze im saubersten Bereich
  • Keine Oxidverschleppung oder Oxidbildung
  • Höchste metallurgische Qualität der Schmelze an der Übergabestelle
  • Modulare Bauweise, leichte und schnelle Austauschbarkeit der Module
  • Hohe Verfügbarkeit und Produktivität
  • Höhere Taktzeit gegenüber allen anderen Systemen
  • Geringer Energieverbrauch durch beste Isolationswerte
  • Schneller Legierungswechsel
  • Chargierung und Badspiegelreinigung beeinflusst weder Dosierung, noch den Produktionsablauf

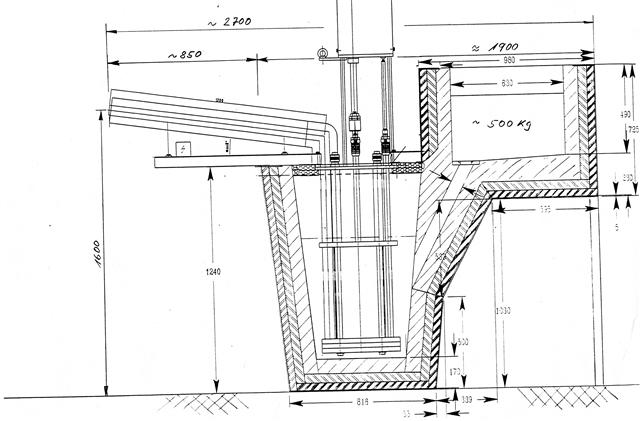

Das Komplettsystem besteht aus: Ofenkammer 1, Ofenkammer 2 (Vorratskammer), Überführungsrohr unter Spiegel von Kammer 2 zu Kammer 1, Ventil von außen kraftbetätigt, Tauchheizstäbe, Dosierpumpe und dem Gerät zur Entgasung und Reinigung.Das Komplettsystem besteht aus: Ofenkammer 1, Ofenkammer 2 (Vorratskammer), Überführungsrohr unter Spiegel von Kammer 2 zu Kammer 1, Ventil von außen kraftbetätigt, Tauchheizstäbe, Dosierpumpe und dem Gerät zur Entgasung und Reinigung.
